Systemen

3 Soorten PV systemen

Zonlicht dat wordt opgevangen door zonnepanelen wordt door een omvormer omgezet naar bruikbare wisselstroom. Voor het transport van elektriciteit van de omvormer naar de meterkast zijn kabels nodig die afgestemd zijn op het vermogen van de zonnepanelen. Optimizers zorgen onder andere voor het afvlakken van de invloeden van schaduw en vervuiling. Alle elementen samen vormen een systeem. Er zijn 3 soorten pv systemen.

Panelen in strings met 1 centrale omvormer

De panelen worden onderling gekoppeld (string zoals de kerstboomverlichting).
Meerdere strings mogelijk
In 1 centrale omvormer wordt de gelijkstroom omgezet in 230V wisselstroom.
Niet gunstig voor schaduwrijke daken tenzij de omvormer beschikt over ‘shade fix’ functies of vergelijkbaar
Geen flexibel ontwerp.
Minder aanpasbaar, alle panelen moet per string identiek zijn
Bij schaduw of disfunctioneren valt de hele string uit qua productie (tenzij ‘shade fix’).
U heeft geen inzicht in de individuele panelen. U ziet alleen of de individuele string werkt of niet werkt.

Panelen in strings met optimers en 1 centrale omvormer

De panelen worden onderling gekoppeld.
Meerdere strings mogelijk
In 1 centrale omvormer wordt de gelijkstroom omgezet in 230V wisselstroom.
Gunstig voor een schaduwrijk dak.
Geen flexibel ontwerp.
Niet aanpasbaar.
U ziet of een paneel niet goed functioneert.
Optimizers zorgen voor het ‘afvlakken’ van de invloeden van schaduw/vervuiling en uitvallen van een paneel.
Optimizers zorgen bovendien voor de mogelijkheid om het functioneren van individuele panelen mogelijk te maken (of sets van panelen).

Panelen met individuele omvormers

Bij elk paneel wordt de gelijkstroom direct naar 230V wisselstroom omgezet.
De panelen worden onderling verbonden door een 230V kabel die naar de meterkast gaat.
Er zijn geen optimizers nodig.
1 centrale omvormer is ook niet nodig maar wel een kleine management module.
Gunstig voor een schaduwrijk dak.
Dit systeem is flexibel en het kan eenvoudig worden aangepast. Bijvoorbeeld als er meer panelen nodig zijn. Ook panelen van andere merken of met hogere opbrengsten kunnen we toevoegen.
Omdat geen vlambogen kunnen ontstaan als gevolg van zeer hoge gelijkspanningen is de brandveiligheid van dit systeem veel beter.

A-merk

Panelen

Wij plaatsen uitsluitend zonnepanelen van een topkwaliteit, A-merken. Ook bij diffuus licht en bewolking leveren deze zonnepanelen goede prestaties.

DMEGC PV-panelen zijn momenteel nog goed leverbaar en leveren ca 200 W/m² energie bij optimale instraling. Voor deze panelen geldt 12 jaar fabrieksgarantie.

We geven in onze offerte een of meerdere alternatieven, bijvoorbeeld 400Wp panelen naast 370Wp panelen met geschatte opbrengst.

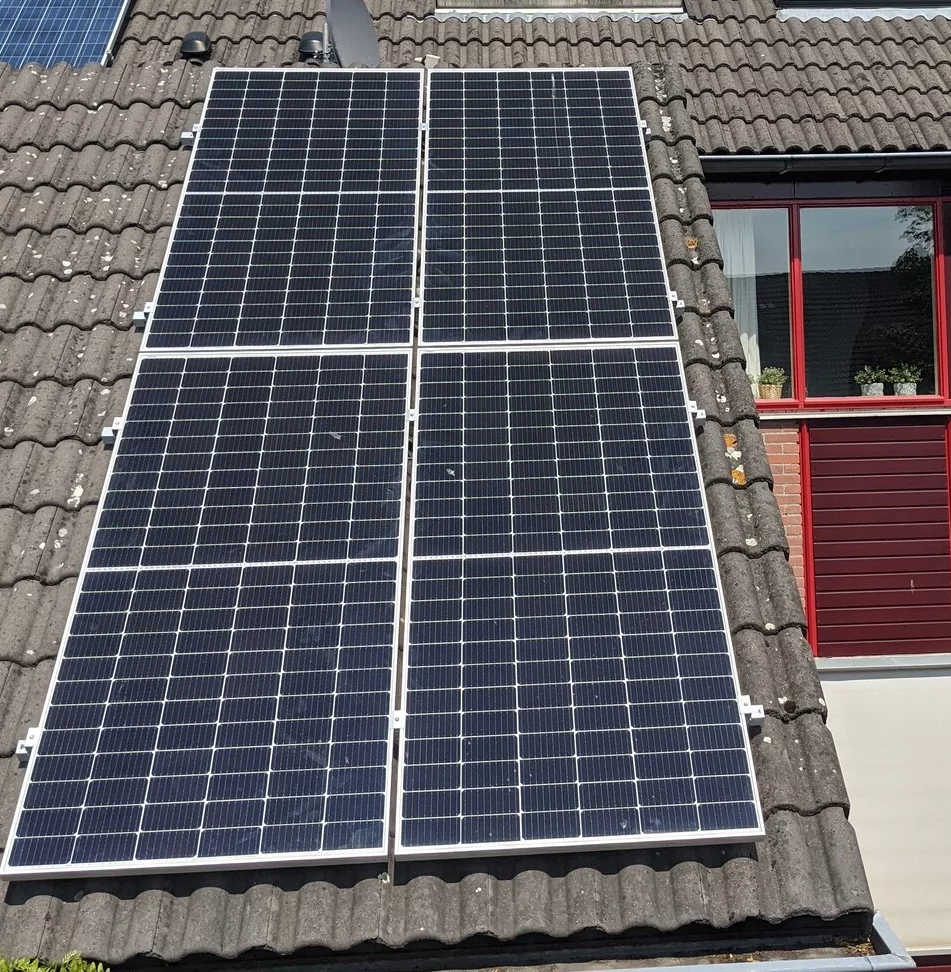

Daarnaast zijn er ook nog verschillende uitvoeringen van panelen. Veel mensen kiezen voor de meest zwarte uitvoering.

plaatsing

Onderconstructie

Voor de bevestiging van panelen en omvormers op het dak gebruiken wij vaak de constructie van Solar Construct. Dit systeem is:

wijziging

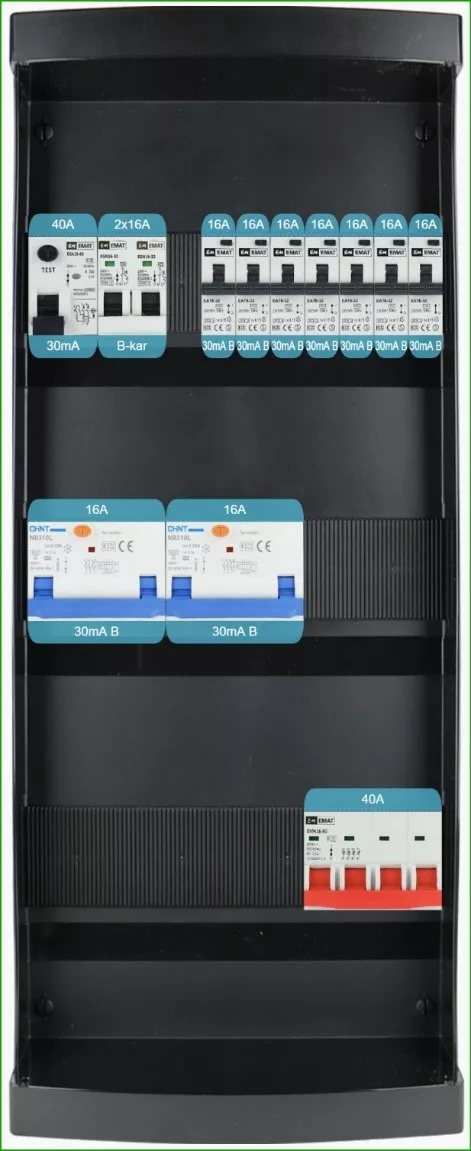

Meterkast

De hoofdzekering mag onderliggende zekering voor de PV panelen ter waarde van maximaal 100% hebben.

Afhankelijk van uw huidige aansluiting moeten we een aantal zaken aanpassen in uw meterkast. Het maximaal gelijktijdig opgewekt vermogen moet onder de limiet blijven.

Ook houden we rekening met eventuele uitbreidingen voor bijvoorbeeld het snel kunnen laden van een E-auto.

salderen of opslag

Stroom die u zelf niet nodig heeft

Stroom die u zelf niet nodig heeft op het moment van opwekking kunt u terug leveren aan het openbare net. Nu is die vergoeding 100%. Echter, de geplande afschaffing per 1-1-2023 is opnieuw uitgesteld. Daarna ontvangt u elk jaar steeds minder vergoeding voor terug geleverde stroom.

U kunt teveel opgewekte stroom ook gebruiken voor het opwarmen van warmwater boilers. Ook kunt u deze stroom opslaan in accu’s om die te gebruiken wanneer u meer stroom nodig heeft dan op dat moment wordt opgewekt. Dat is vooral relevant wanneer de salderingsregeling echt is afgeschaft.

De warmwater boilers kunt u behalve voor warm kraanwater ook gebruiken in combinatie met CV voor ruimteverwarming, al dan niet in combinatie met een hybride warmtepomp. Recent staan deze hybride systemen meer in de belangstelling. In Nederland hebben we helaas in december en januari erg weinig opbrengst van de PV panelen. Om die periode te overbruggen is heel veel batterijopslag nodig, of een aanvullende generator. Een hybride CV systeem is daarom meer relevant naast de PV panelen.

Interesse in zonnepanelen?

Wij leveren uitsluitend maatwerk. Voordat wij een offerte voor u gaan maken willen wij graag eerst telefonisch contact. U vertelt ons uw wensen en wij geven aan wat wij wellicht voor u kunnen betekenen. U kunt ook een e-mail sturen naar info@teamb.nl om een belafspraak in te plannen.
